双工位收卷机

您的当前位置: 首 页 >> 产品中心 >> 收卷机

双工位收卷机

  • 所属分类:收卷机

  • 点击次数:
  • 发布日期:2019/11/20
  • 更多
  • 在线询价
详细介绍

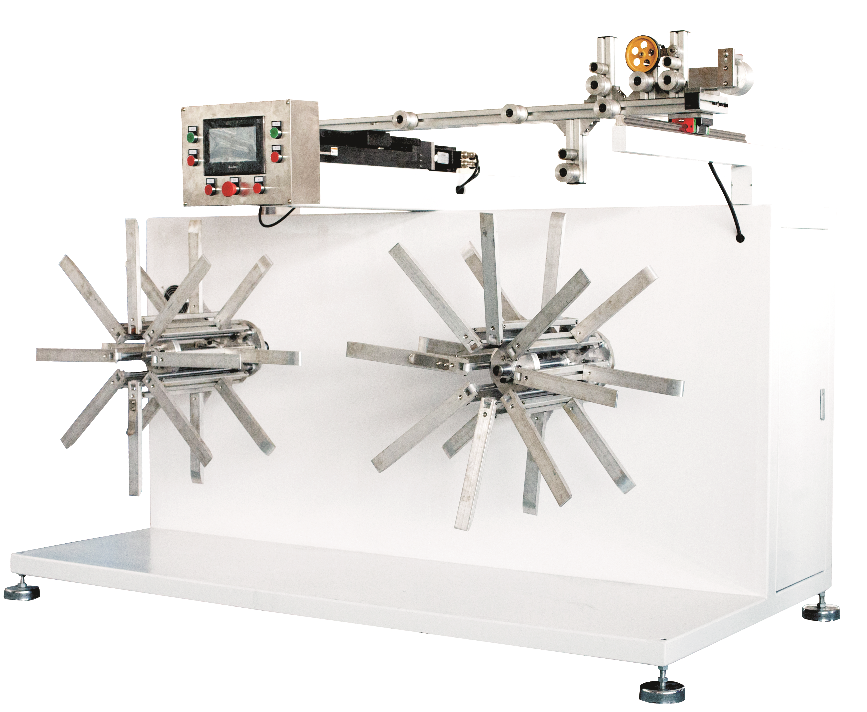

双工位 收卷机规格KND-DW1

双工位收卷机


外形尺寸(长*宽*高)2700*1200*1600(mm)
收卷伺服电机功率海得 1.5kw
摆线伺服电机功率海得 0.75kw
收管直径(mm)8-58
收管速度(m/min)0-35
PLC信捷
电器部分正泰
价格


金属波纹管成型机是生产预应力混凝土预留孔道的金属波纹管的设备,其主要特点是体积小,生产效率高,操作维护简单,适用于工地或工厂集中生产使用。

技术参数

       1、主电机功率:N=3KW    n=1430rad/min

       2、钢带宽度:b=36mm

       3、钢带厚度:a=0.25~0.3mm

       4、卷管直径范围:直径35~135

       5、生产速度:直径35~65    4m/min

                             直径70~135   2m/min

       6、切割机电功率:N=0.75KW    n=1380rad/min

调整和操作

       金属波纹管成型机的具体操作步骤,请参考北方视频。

        成品检验

       (1)管子卷出后,应检查管子扣边是否有切边、压裂现象,并切下一段,用手钳撕开扣边,检查扣合情况。

       (2)检查成品时,可用400mm长的管子撕开钢带扣边一人拉住管子,一人用手钳拉住钢带,当拉开扣边时,无撕裂响声,并检查折边处,无损撕开现象。

维护保养

       1、涡轮减速箱用32号机械油,油面高度不应低于游标刻线。

       2、主轴采用,应调整其间隙,使主轴既能轻松转动,又无明显松动,轴承处定期加润滑脂。

       3、芯轴与成型头之间的配合面不宜存油,每天长时间停转后,在开机前,在螺旋面与轴结合处稍加一点机油,以免干摩擦。

       4、压波轮由圆螺母轴向固定,在维修后应上紧螺母以免松动。
